ESD 监控系统
烟雾检测预警方案

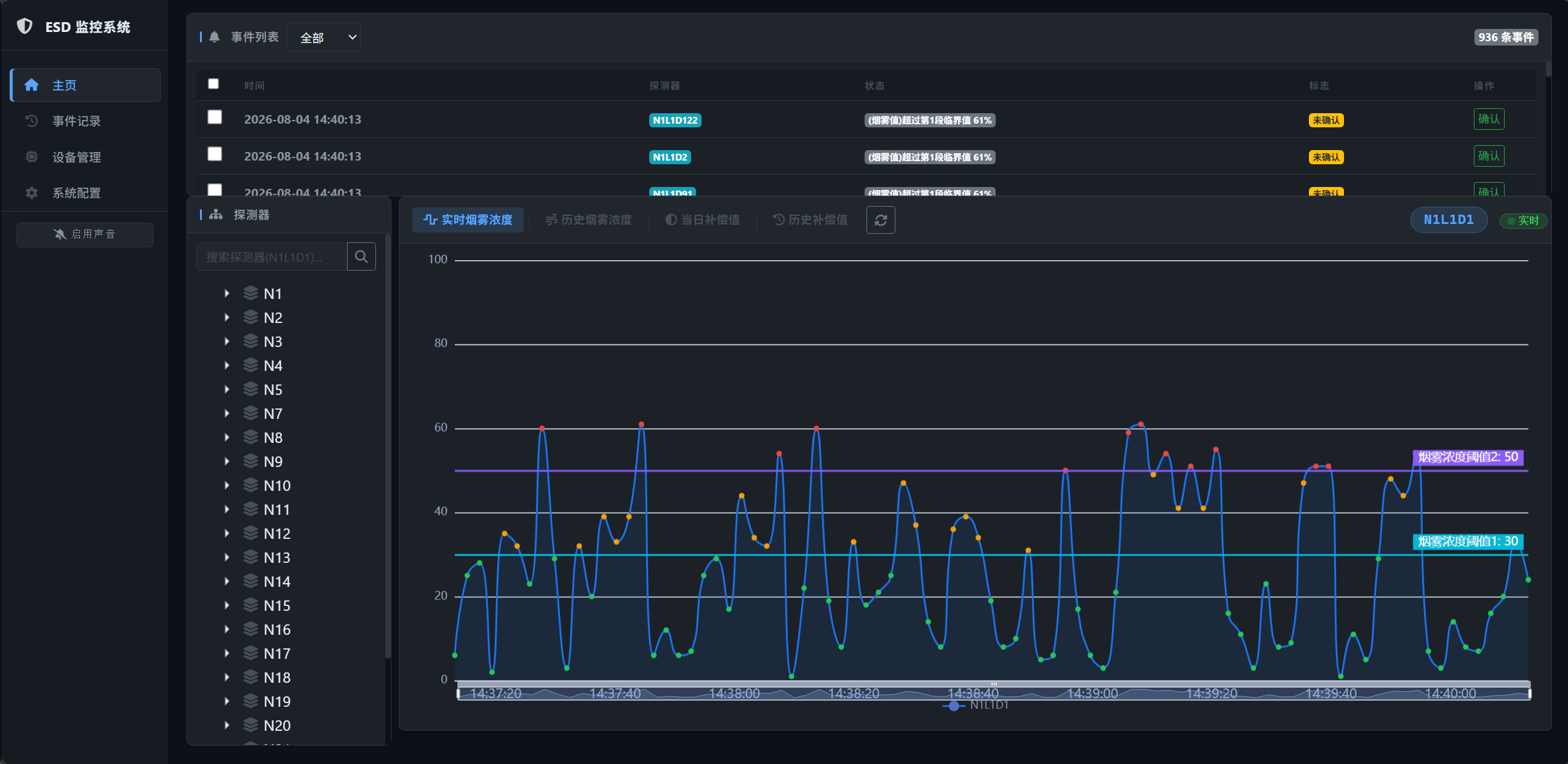

系统主界面,主体内容区以 ECharts 曲线图实时展示监控数据。页面包含以下核心模块：

• 顶部导航栏：左侧显示「ESD 监控系统」标识，右侧提供「启用声音」开关按钮，控制告警蜂鸣声响的开启与关闭。
• 事件列表区域：以表格形式实时展示最新告警事件，列包括选择框、时间、探测器名称、状态（烟雾告警/补偿告警）、标志；支持按类型筛选「全部/烟雾/补偿」；支持批量「确认」和「删除」操作；新事件以红色高亮提醒。
• 事件关联浓度曲线：双击任意烟雾告警事件，自动查询该事件触发前后一段时间内的烟雾浓度采样数据，绘制浓度变化曲线，还原事件发生时的真实浓度变化过程，辅助判断是否为真实火情。
• 主体内容区（ECharts 曲线图）：Tab 栏切换四种视图——「实时烟雾浓度」绿色/橙色/红色分别标注正常/一段告警/二段告警，并叠加烟雾浓度阈值水平线；「历史烟雾浓度」支持滑块和鼠标滚轮缩放；「当日补偿值」展示当天 0-24 点补偿值变化曲线，叠加补偿值阈值线；「历史补偿值」跨天跨周查看长期趋势，用于判断探测器污染程度。
• SignalR 实时推送：当检测到新告警事件时，服务器通过 SignalR 即时推送，页面无需刷新即可将新事件插入列表顶部并高亮显示。

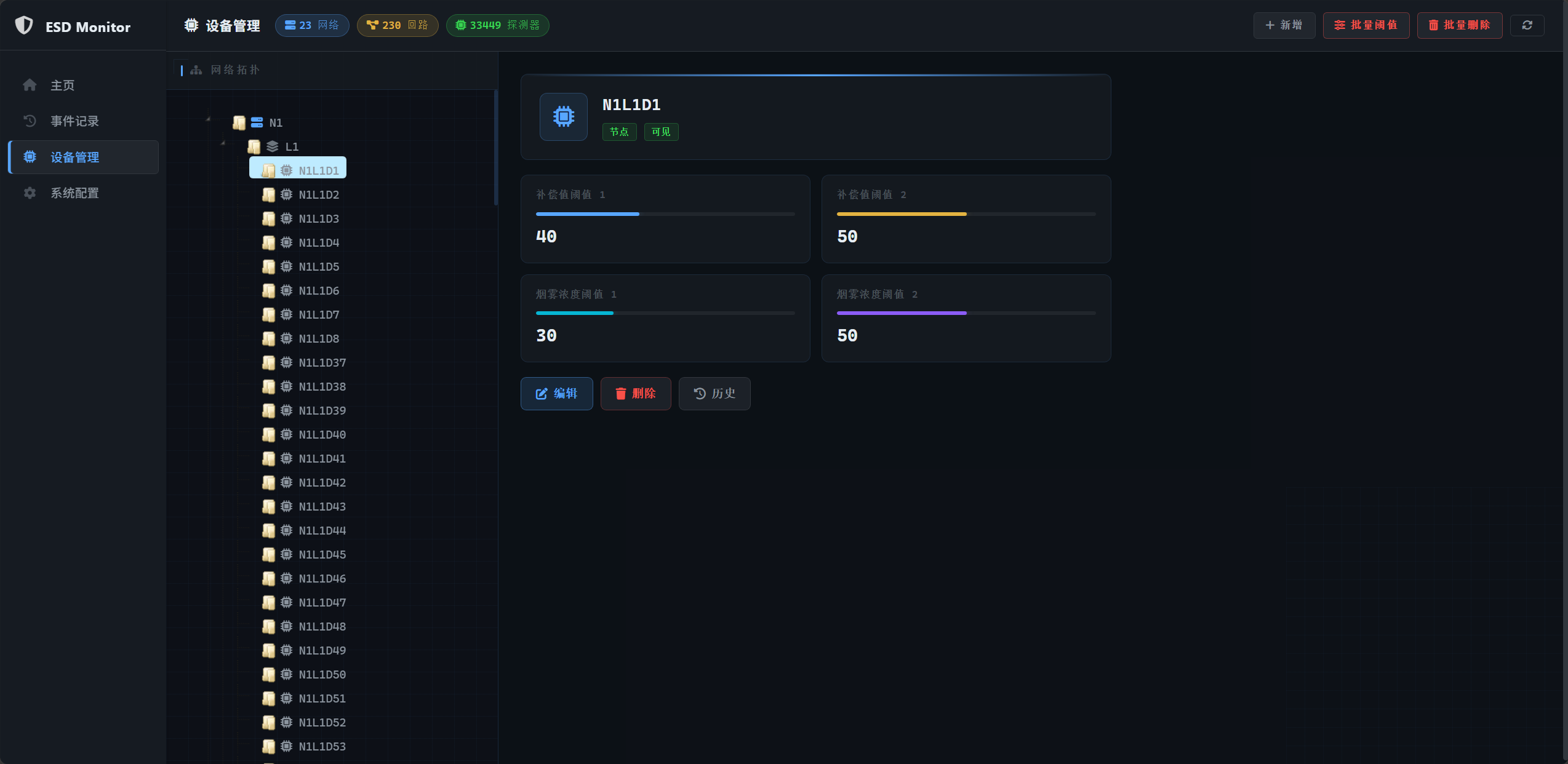

设备管理页面用于集中管理所有探测器设备，支持设备增删改、阈值配置和树形结构展示。页面包含以下核心模块：

• 探测器树形结构：以 网络 → 回路 → 探测器 的层级展示设备架构，支持折叠/展开，可直观看到网络下每个探测器的物理连接关系和所处回路位置。
• 探测器列表管理：表格展示所有探测器节点，列包括探测器名称、补偿值阈值、烟雾浓度阈值；支持新增探测器、编辑参数、删除探测器。
• 阈值批量配置：支持按探测器名称模式（如 N1L1%、N2L2%）批量选中探测器，一次性修改补偿值和烟雾浓度阈值，避免逐个设置的繁琐操作。
• 设备备注日志：记录设备更换、误动作、清洗维护等事件，每条日志包含时间、探测器名称、描述内容；支持新增日志、删除日志，为设备全生命周期追踪提供依据。

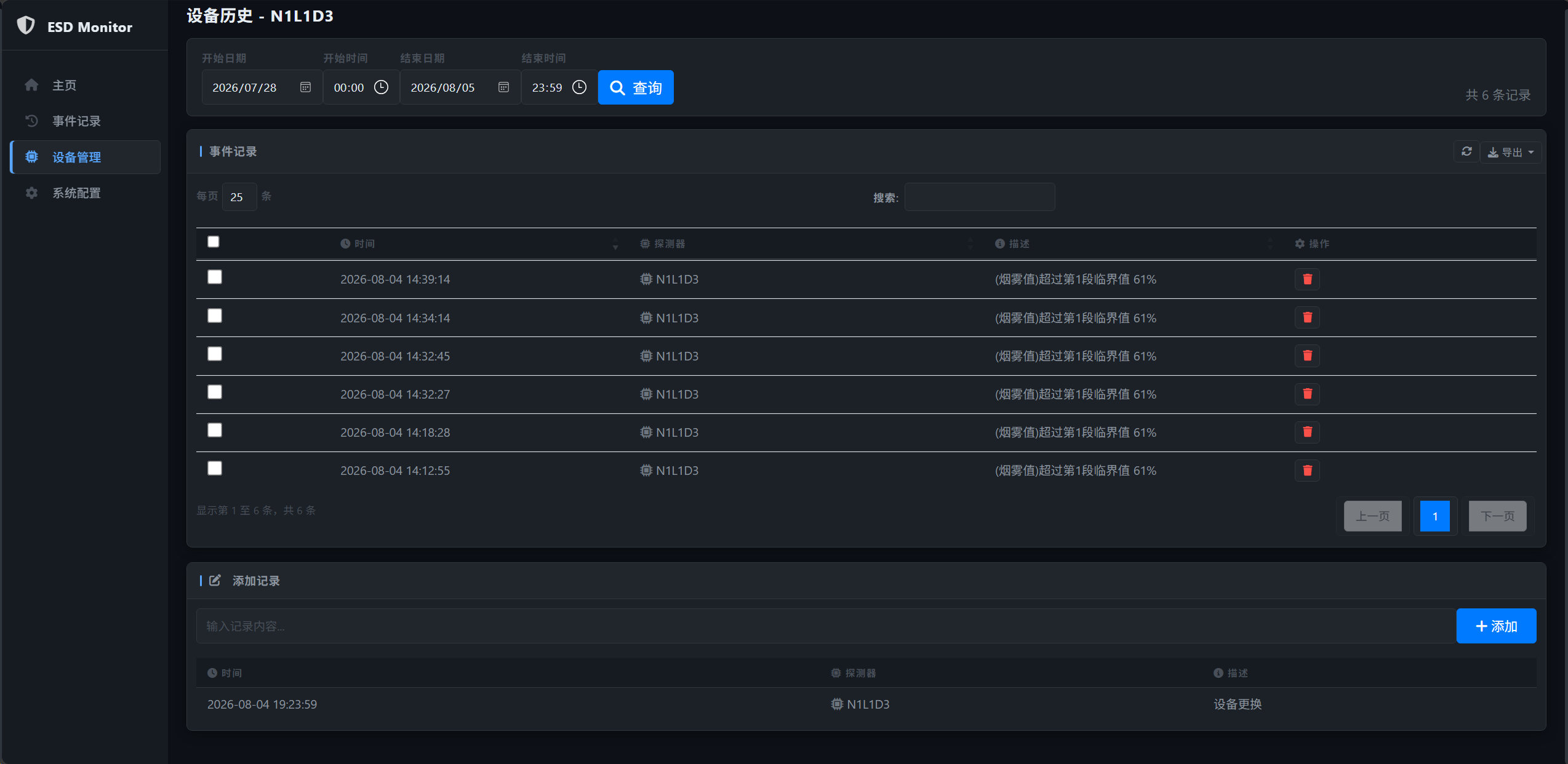

设备历史

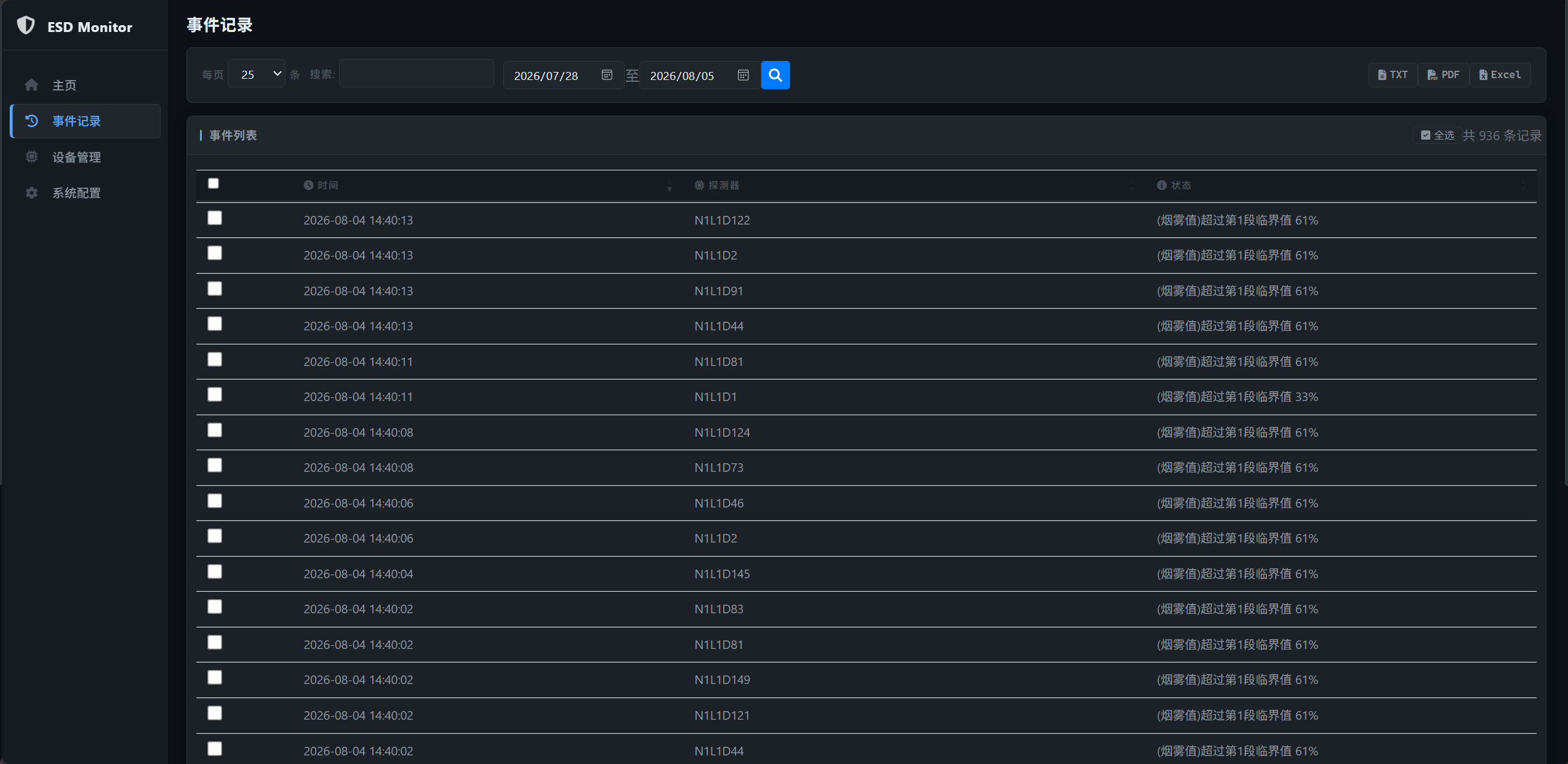

事件记录页面集中展示系统中所有历史告警事件和烟雾浓度日志，支持查询、筛选和导出。页面包含以下核心模块：

• 事件历史查询：按时间倒序展示所有历史告警事件，每条记录包含事件时间、探测器名称、描述内容；支持按时间范围（开始/结束日期+时间）精确筛选。
• 烟雾浓度历史查询：输入探测器名称和时间范围，查询该探测器历史烟雾浓度采样数据，用于分析浓度变化趋势和事件还原。
• 多格式报表导出：支持将查询结果导出为三种格式——TXT、PDF、Excel；导出时支持按探测器和时间范围精确定义查询条件，满足归档和汇报需求。

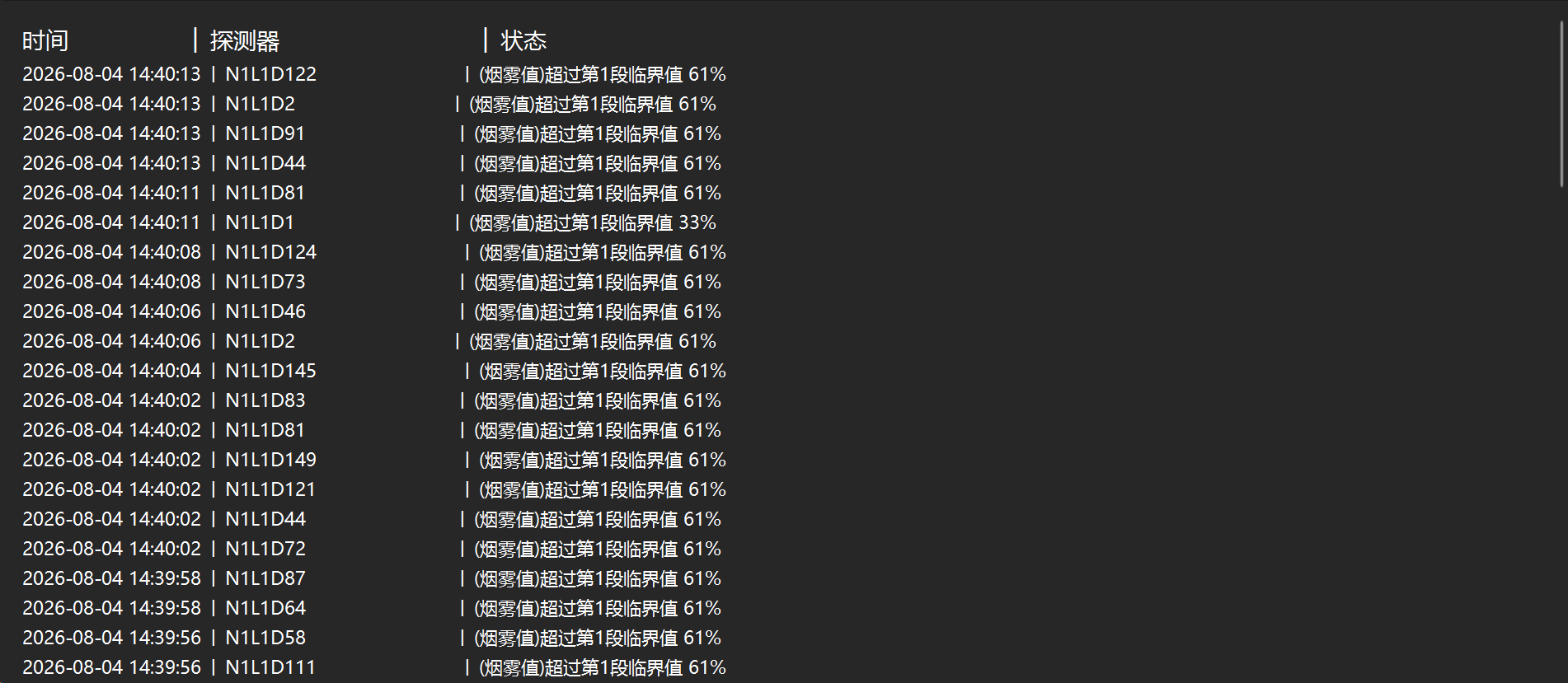

TXT 导出

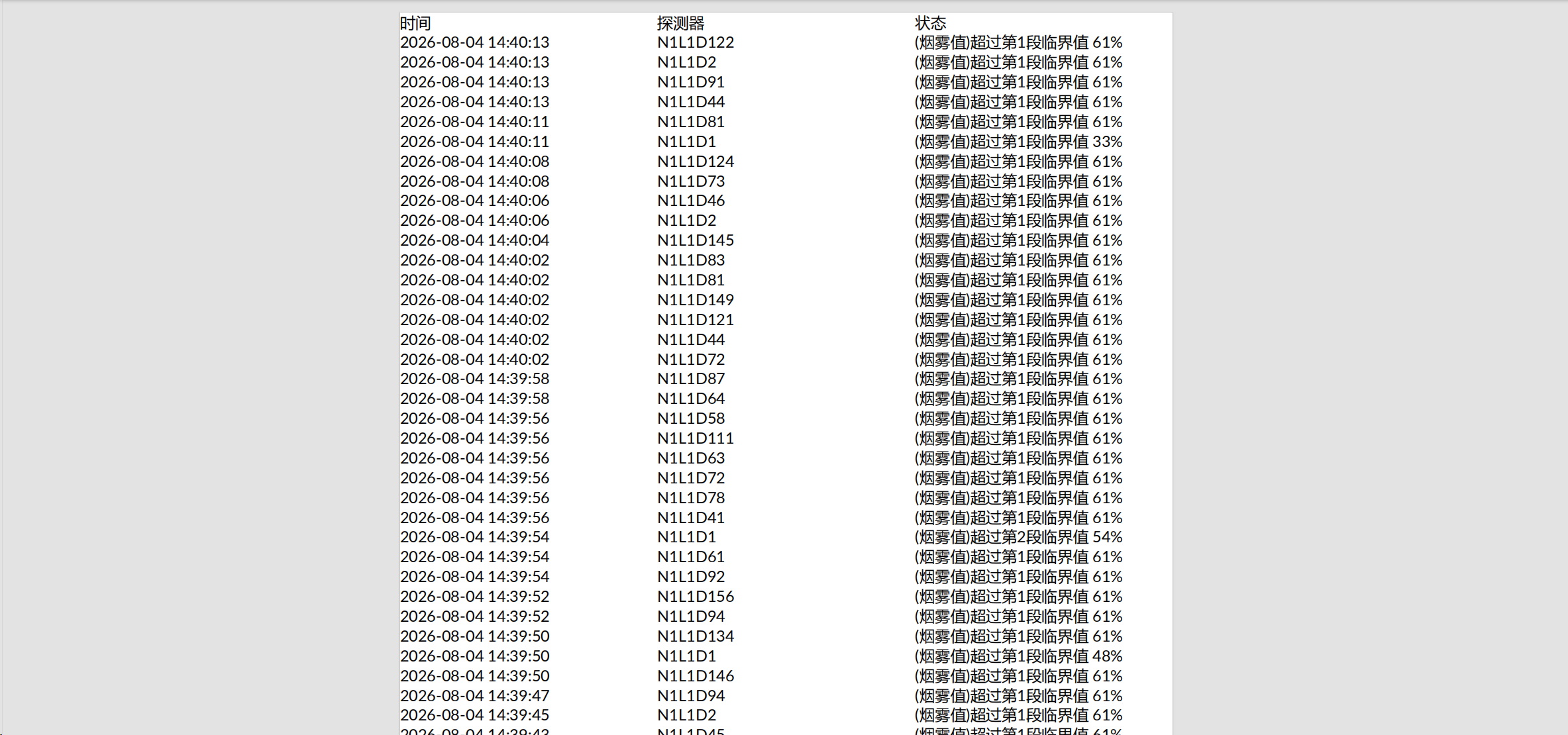

PDF 导出

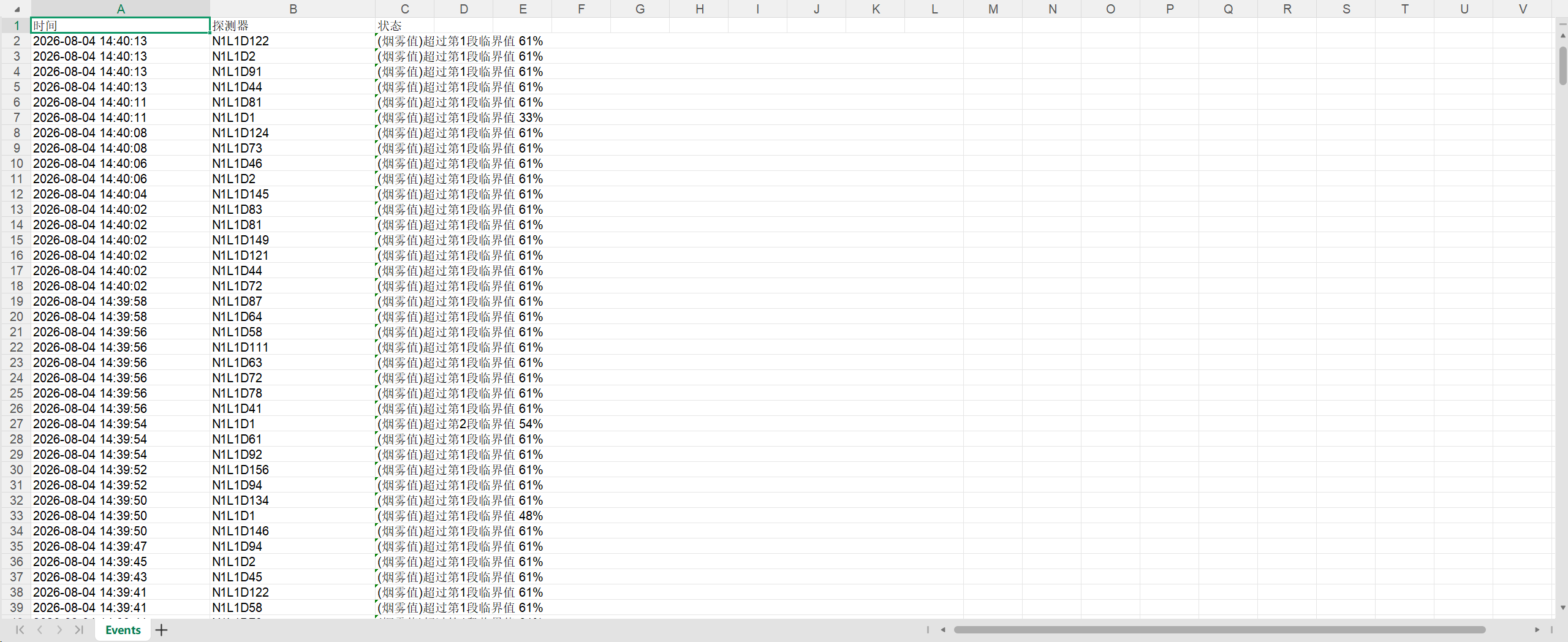

Excel 导出
